中望CAD：操作技巧多，国产CAD领导品牌

中望CAD作为国产CAD平台软件的领导品牌，其2020免费版采用先进技术。本文将介绍中望CAD，包括它的优势，还会分享如批量打印图纸、基线标注、保存为aotocad版本等操作技巧。

如何使用中望CAD实现批量打印图纸

1、 一、安装好中望CAD 软件，2017版本以上。安装批量打印安装包（中望官网可下载）和安装PDF转换软件?。

2、 二、使用批量打印图框模版绘制图纸：? 要实现批量打印/转换，必须要有标准的图纸外框，用以软件识别需要打印/转换的图纸区域。可根据各公司或各使用单位的制图规范中的页边距要求绘制了A0、 A1 、 A2 、 A3 、 A3Extra、A4的模版

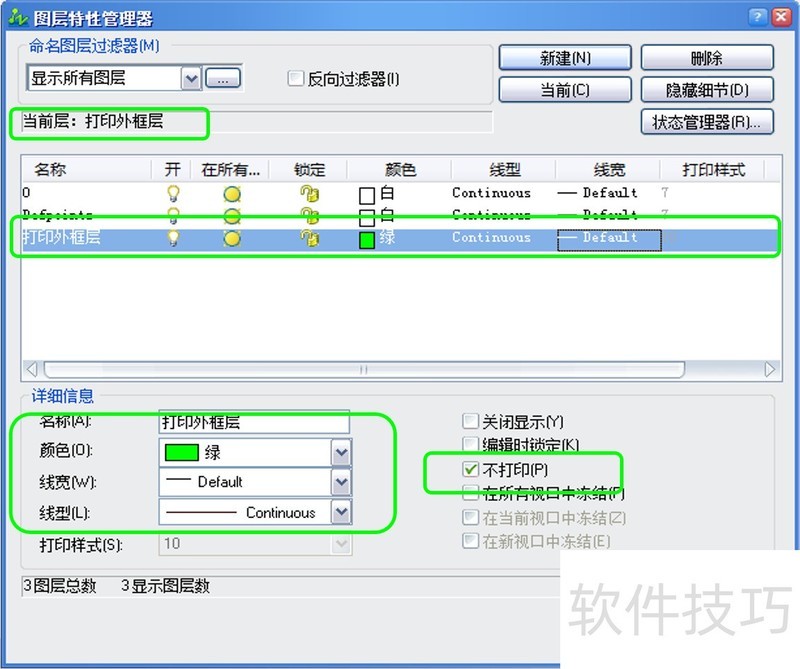

3、 三、批量打印图纸操作方法介绍：图层设置：安装中望CAD批量打印插件和PDF 转换软件后，必须先对CAD 文件图层进行设置。首先，设置一个打印外框层，并设置为不打印，设定为当前图层；然后，将批量打印图框模版中的绿色图框线全设置到打印外框层。图层设置具体如下图所示。?

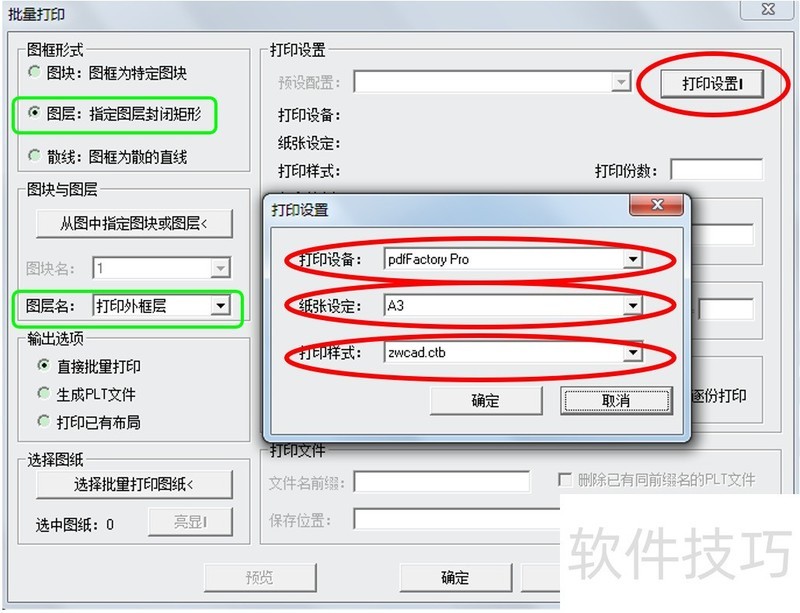

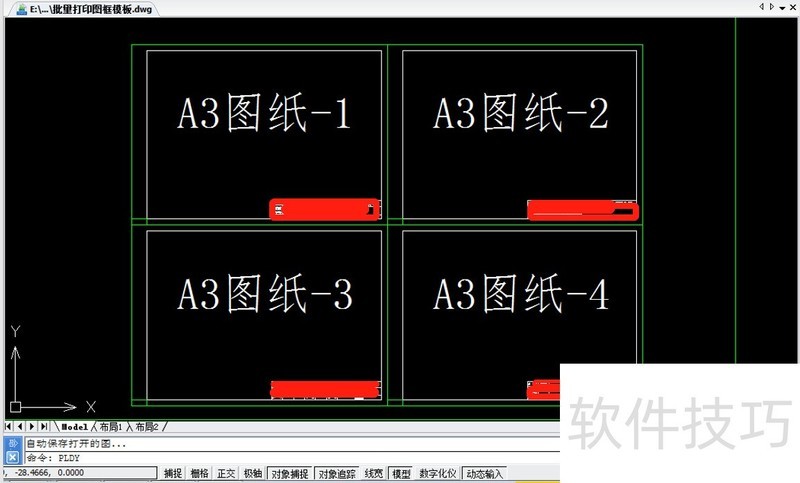

4、 四、在CAD命令栏中输入“PLDY”命令，具体如图所示，并则会弹出一个批量打印的对话框。5五、需要对批量打印对话框的进行打印设置，根据图框模版设置纸张，则会弹出对话框，设置如下图：?

6、 六、在批量打印对话框中，设置打印比例、图纸定位、打印顺序，对话框设置如下图：?

7、 七、设置完成后，对话框的各个参数如图

中望CAD基线标注的方法

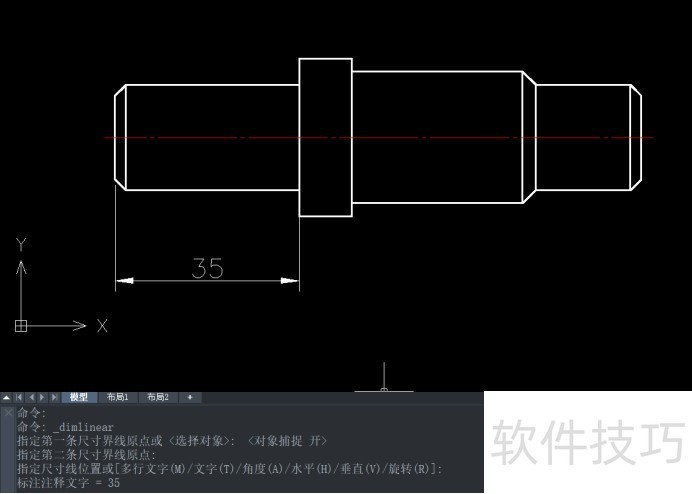

1、 ?打开一个需要进行基线标注的图形文件，文件中是一个阶梯轴图形，如下图所示，为了方便展示，小编标记了一些字母，接下来一步步对这个图形进行基线标注。

2、 ?由于没有基准标注，需要先在A、B两点间创建一个线性标注。依次点击【标注】——【线性】按钮，激活线性标注命令，根据命令行提示指定第一条尺寸界线原点或<选择对象>时，打开对象捕捉，依次拾取上图中的A点和B点。接着向下拉出标注尺寸线，自定义合适的尺寸线位置。

如何将中望CAD数据保存为aotocad版本

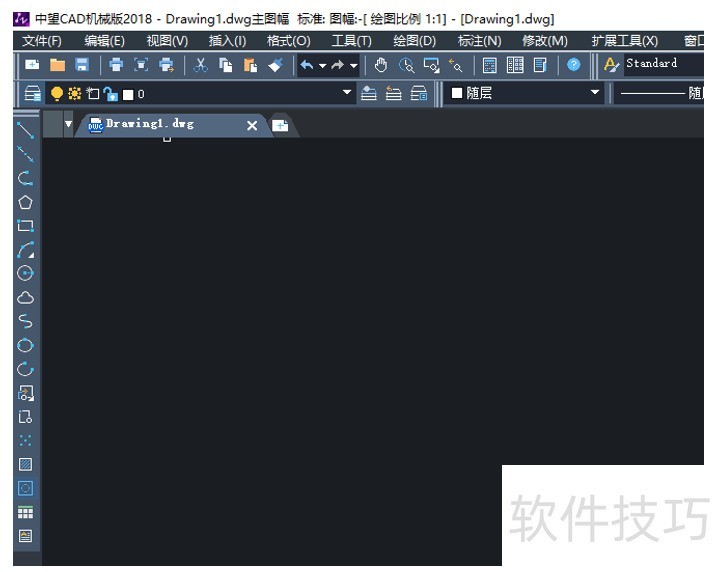

1、 首先进入中望CAD主界面，任意建立图纸

2、 选择顶部菜单栏的工具按钮，如图弹出下拉菜单

3、 选择下拉菜单中的选项按钮

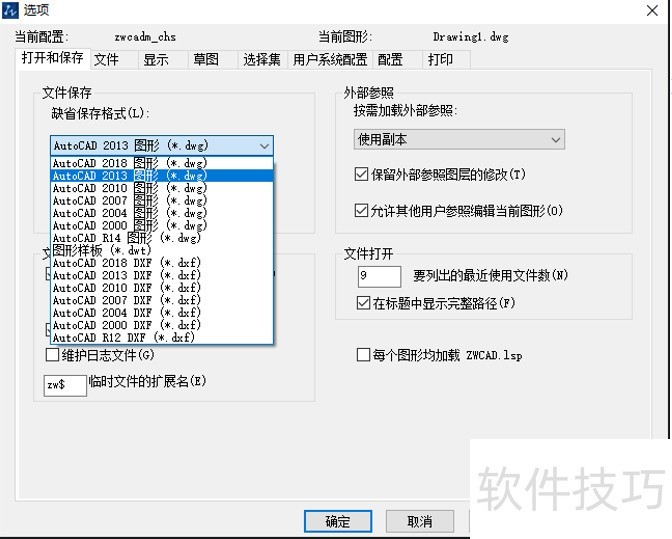

4、 进入选项对话框如图所示

5、 选择文件保存，打开下拉菜单

中望CAD作为国产CAD领导品牌，功能强大且操作技巧多样。无论是批量打印、基线标注还是数据版本转换等操作都有法可循，值得使用者深入探索以提升绘图效率。
