solidworks2014的实例教程【3】

这里给大家分享一篇solidworks2014实例教程，其他版本也适用。此次主要进行一个八字门开关的装配。

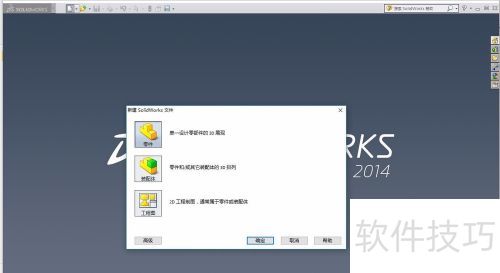

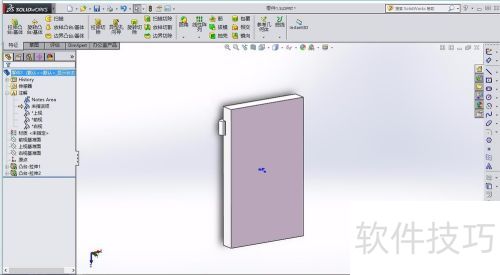

1、 打开solidworks2014软件后新建零件，使用拉伸命令先做出长方体，接着在长方体一侧画圆柱，最后保存文件并命名为零件1。

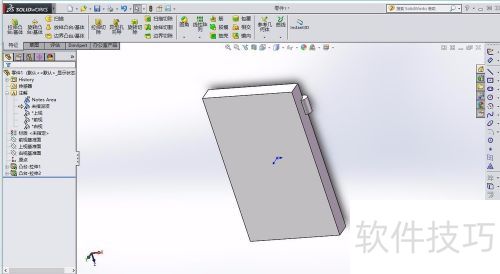

2、 我们使用八字门，按照步骤一的方法再绘制一扇门。绘制完零件1后，可用另存为命令修改来完成这扇门，将其命名为零件2。

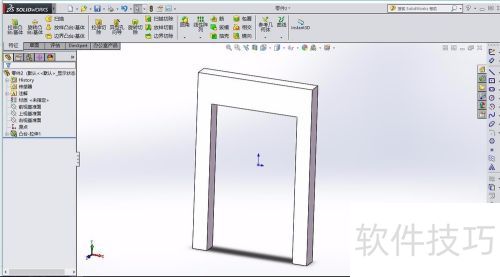

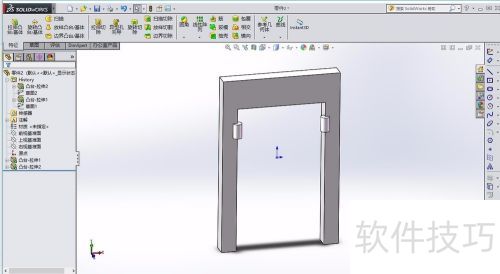

3、 再新建一个零件，绘制门框，其大小最好与之前门的大小相同。同样使用拉伸命令绘制门和2个小圆柱，绘制完后保存文件，将其命名为零件3。

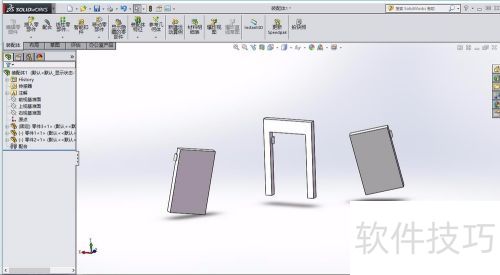

4、 新建一个装配文件，先浏览打开零件3并默认固定其配合关系。接着点击插入零部件，打开零件1和2放在一旁。与此同时，新建一个基准面。

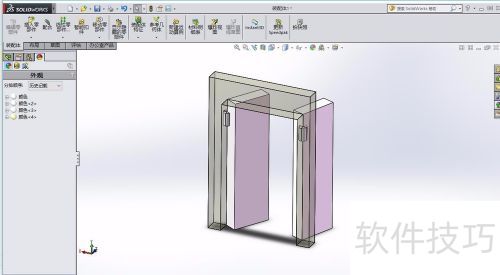

5、 我们选用配合关系，让门与门框上部重合，两个小圆柱同轴心并配合好，另一扇门也如此操作，暂时实现门能360度旋转。（门的大小已调整，为便于观察外观，门框已修改成透明。）

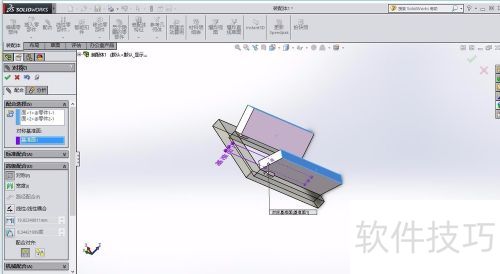

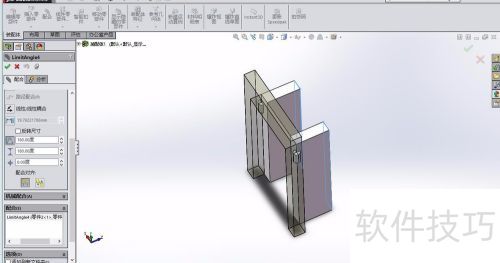

6、 我们点击配合，选中两扇门后选择高级配合里的对称选项，如此两门就能同时开启。接着再在高级配合中选择角度，恰当选取角度以控制门打开的大小角度，这样八字门装配便完成了。
