solidworks2014实例教程【1】

这篇solidworks2014实例教程经验分享给大家，其他版本的solidworks同样适用。

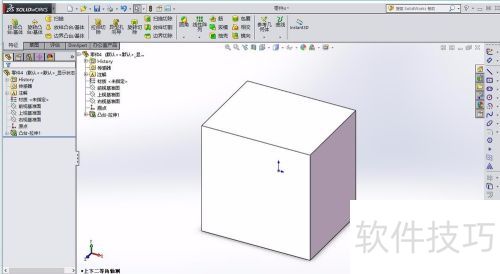

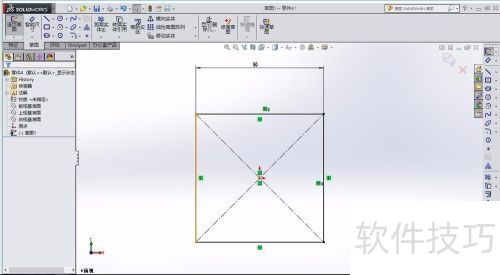

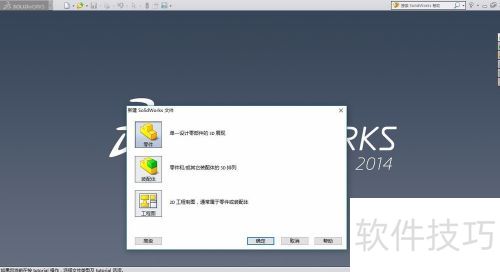

1、 启动SolidWorks2014，新建零件模型，点击拉伸命令，选择前视图绘制草图。使用中心矩形工具并添加相等约束，确保矩形对称，最后完成拉伸操作，效果所示。

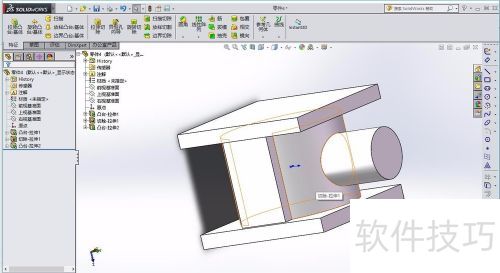

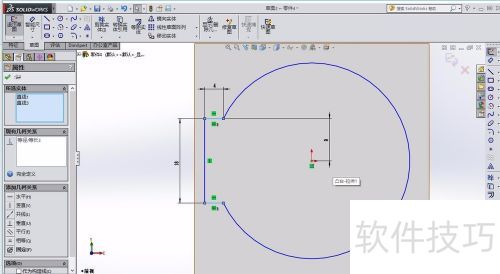

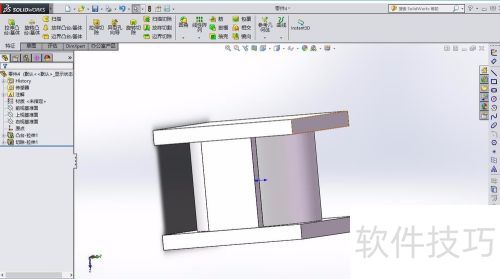

2、 在前视基准面绘制图形，完成后进行拉伸切除，保持两侧对称。接着，在上视图绘制圆形并拉伸形成凸台。

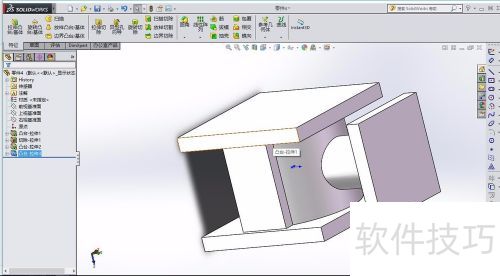

3、 在拉伸形成的圆柱上表面，用中心矩形工具绘制矩形，然后拉伸该矩形，效果所示。

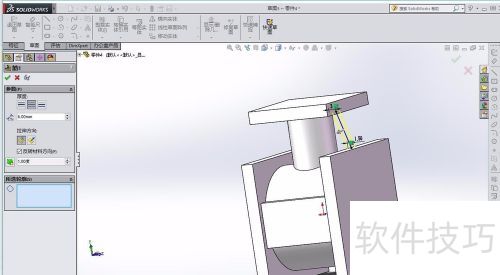

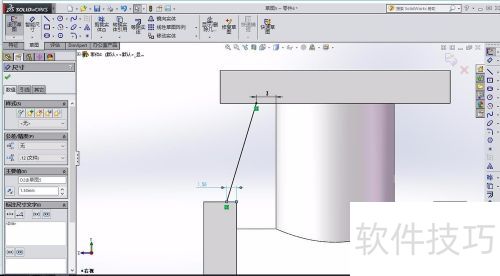

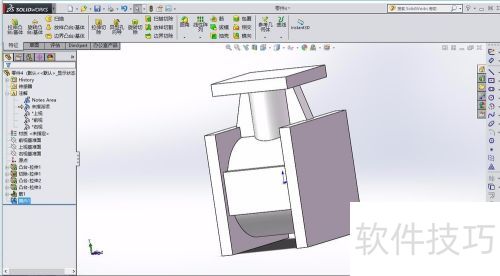

4、 在右视基准面绘制草图，添加直线并设定距离参数。完成绘制后，选择特征筋进行镜像操作，最终得到对称的筋结构。

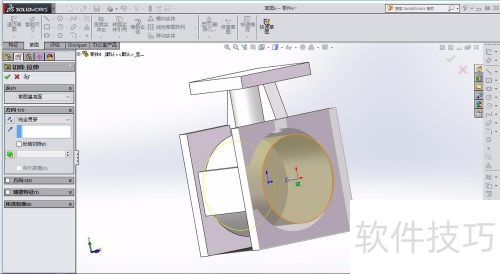

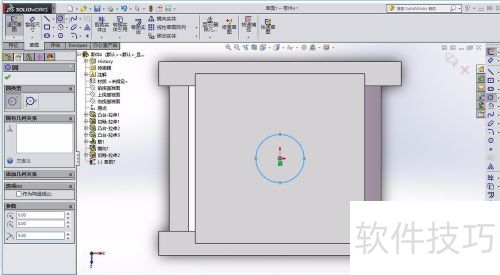

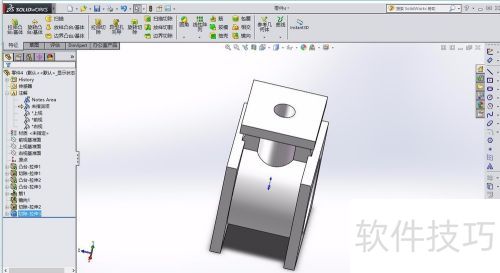

5、 在特征1上表面绘制圆，拉伸切除并选择贯穿。在特征3上表面画圆，进行相同类型的拉伸切除操作。

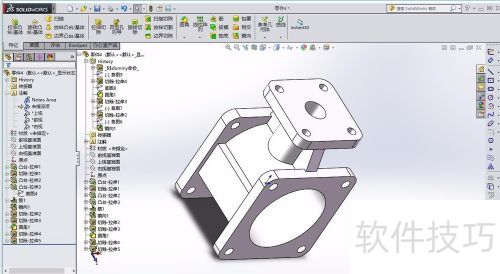

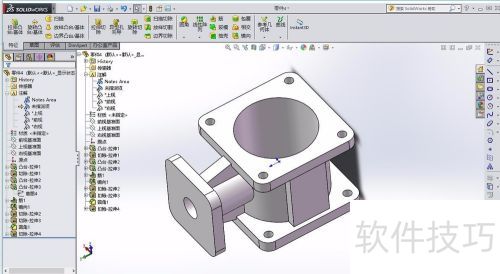

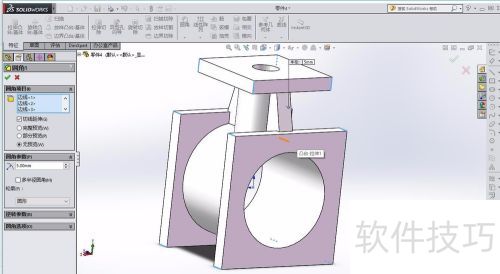

6、 对模型倒5的圆角，在特征拉伸1上表面画4个圆，拉伸切除为通孔，再于指定位置拉伸切除通孔。
