protel99SE如何使用3D功能

Protel99se是常用的PCB设计软件，其View PCB 3D功能可让线路连接一目了然，呈现直观的三维效果。

1、 这项实用功能在安装Protel99se后无法直接使用，因为默认未启用，需手动打开。然而，很多相关书籍并未提及如何操作。以下根据个人经验进行说明：在PCB工作界面下，用鼠标左键点击屏幕左上角的箭头，会弹出一个下拉菜单（所示），接着点击其中的Customize...选项，即可进入设置界面，进而启用了该功能。按照此方法操作，能够轻松激活所需功能。

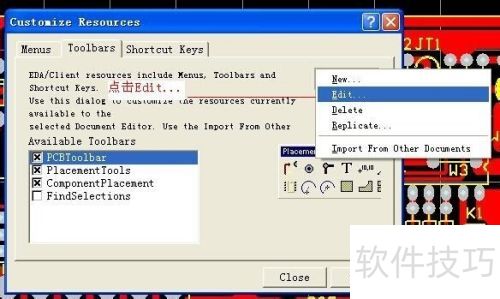

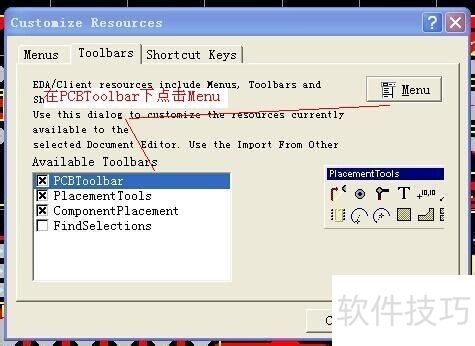

2、 出现如下对话框时，选中PCBToolbar，点击Menu按钮，打开下拉菜单，选择Edit...进行编辑。

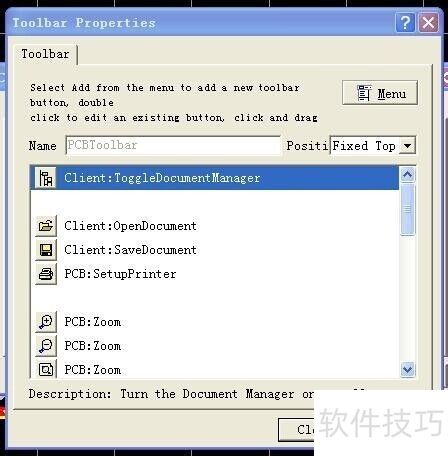

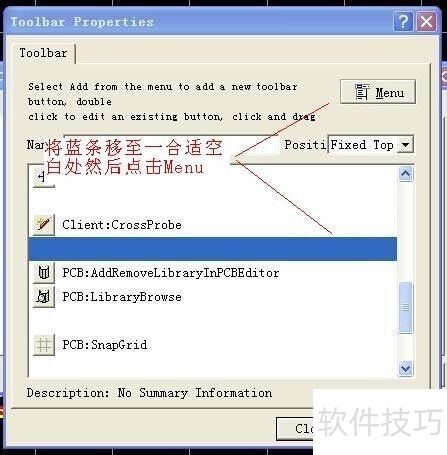

3、 出现以下对话框时，拖动蓝条到合适位置，随后点击菜单。

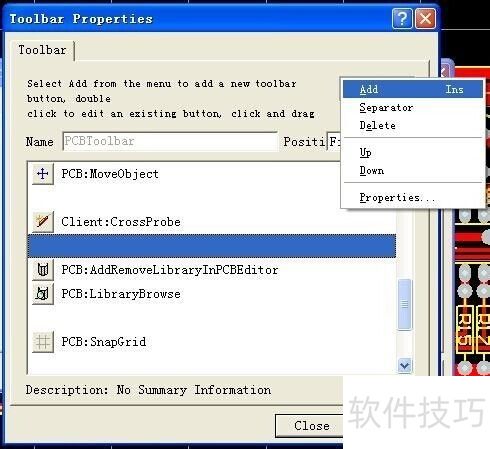

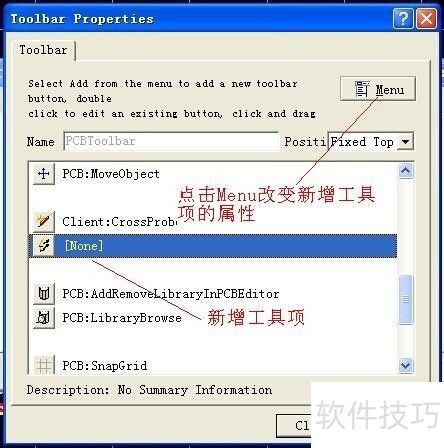

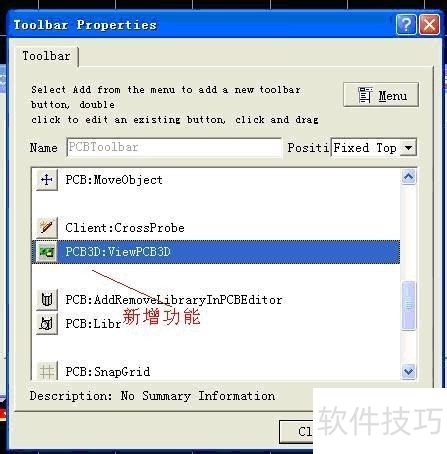

4、 从下拉菜单选择Add添加项，下图会新增一个工具项，选中它后点击Menu。

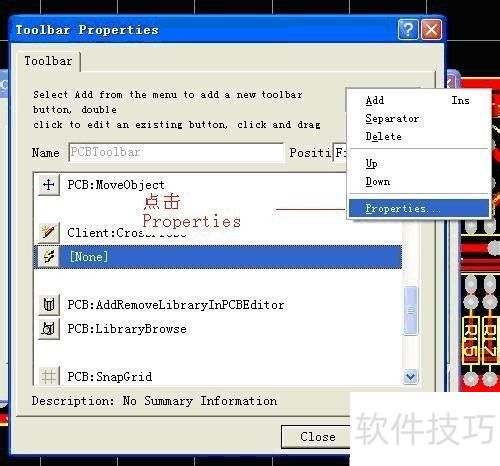

5、 接着点击属性，再点击浏览。

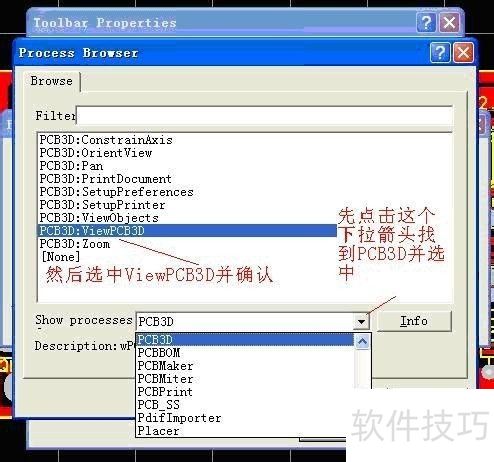

6、 请在下图对话框中找到相应程序，选中后确认。

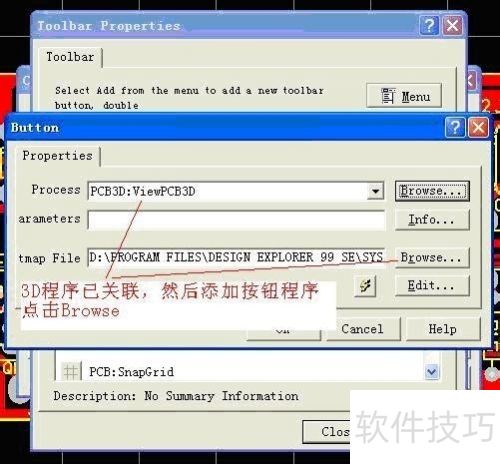

7、 3D程序已关联，添加按钮图标，点击浏览。

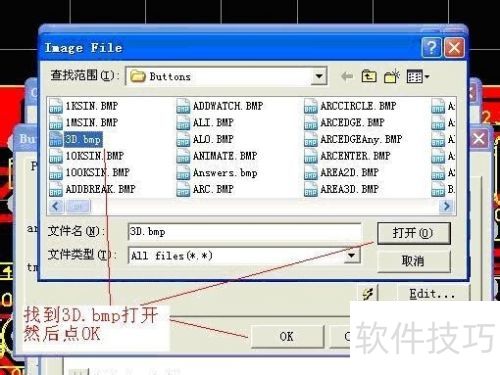

8、 找到3D.bmp文件后选中打开，点击OK确认。随后，PCB工具栏将新增3D功能，最后按Close退出设置。

9、 至此，3D功能已成功启用，工具栏中会新增一个选项。完成PCB设计后，点击该3D按钮，即可查看PCB板的3D模型（显示速度取决于电脑性能和内存大小）。这一功能对快速检验PCB设计是否合理、与实际需求是否存在偏差非常有帮助。
