如何用Protel99SE画封装库

绘制PCB时，常需自制元件封装。以下介绍封装绘制方法，助你构建个人或公司封装库。

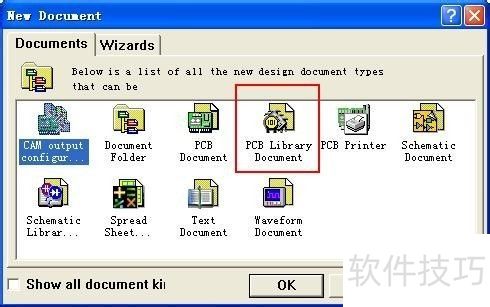

1、 启动软件，新建工程后，进入Documents文件夹。在空白处右击，选择PCB Library Document，双击打开*.LIB文件。随后进入封装绘制界面，开始编辑所需内容。确保操作准确无误，以便顺利进行后续步骤。

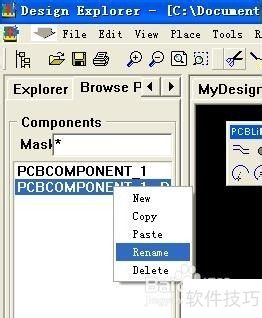

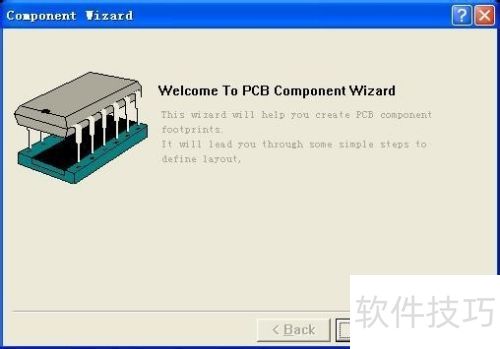

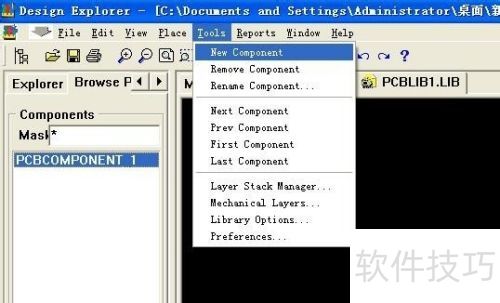

2、 在菜单中依次选择Tools和New Component，会弹出PCB元件封装向导。你可以按照向导逐步操作，也可以不使用向导。我通常会选择Cancel，然后在Components下生成一个新元件。接着右键单击该元件，选择Rename进行重命名。

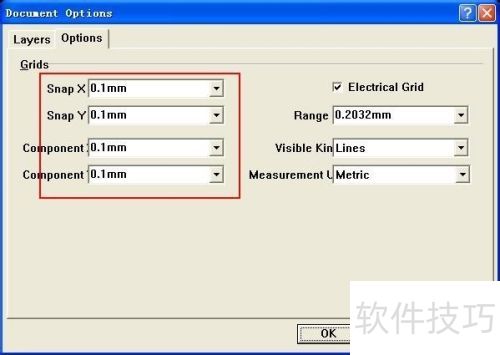

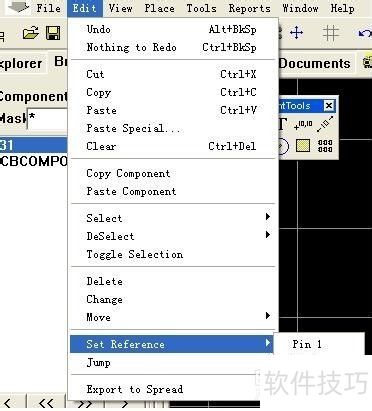

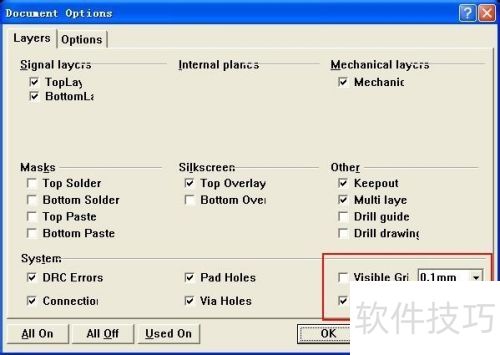

3、 定原点，设栅格大小，依个人习惯调整即可。

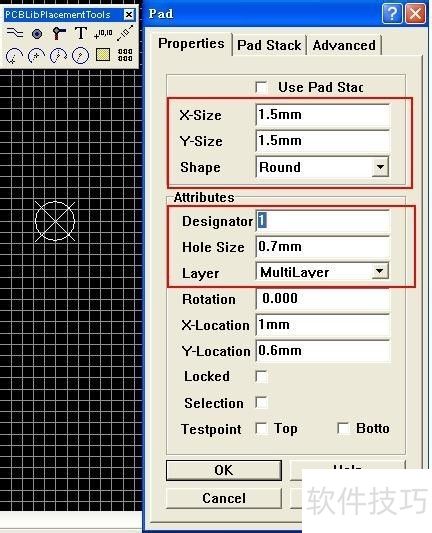

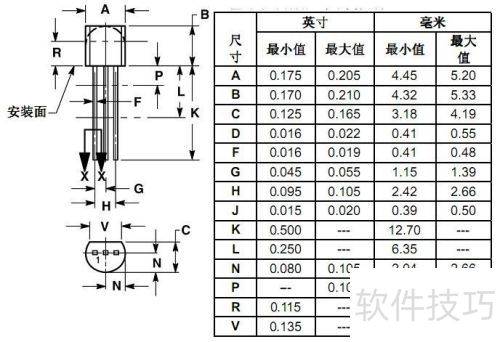

4、 开如画的引脚焊盘设计如下：根据规格书，引脚直径F为0.48mm，通常过孔比引脚直径大0.2至0.4mm即可，此处取0.22mm。焊盘直径比过孔大0.5至0.8mm均合理，具体尺寸需视各公司生产能力而定，无固定标准。这里设置过孔为0.7mm，总焊盘直径为1.5mm。

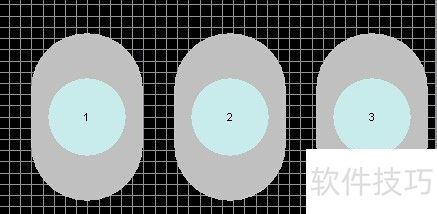

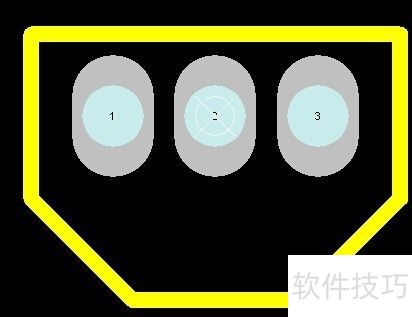

5、 两脚间距G在1.15-1.35mm之间，取中间值即可，我选1.27mm。调整后焊盘距离发现三个焊盘连在一起了，这样不行，只能缩减焊盘的一边，效果所示。

6、 焊盘确定后，边框只需适应元件大小，不必与元件外形一致，按规格书标注的尺寸绘制即可。
