一起来学习如何在UG中标注尺寸公差吧！这是一篇详细的教程，适合那些还不熟悉这个操作的人。希望这篇教程能对你有所帮助。

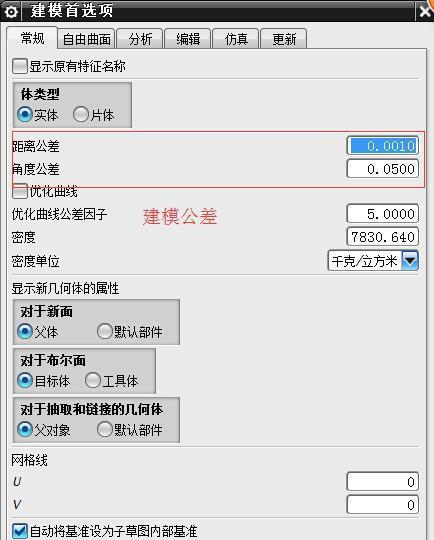

　　一、建模公差。

　　在建模过程中设定这一参数影响到模型的精细及布尔运算的结果(有时进行面尔运算时出错就要考虑下是不是公差的问题了)。在导入不同格式的图档时要根据需要设定合适的公差，这样导入的图档才不会在之后的建模过程中产生错误。

　　二、工程制图公差。

　　1、在软件的首选项中进入制图首选项，这里是为整个图纸的各种元素进行设置的菜单选项。公差选项也在其中。

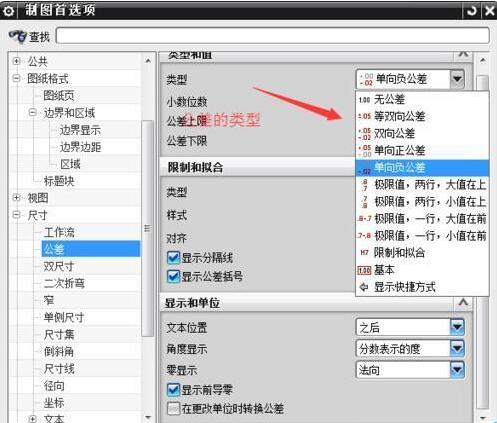

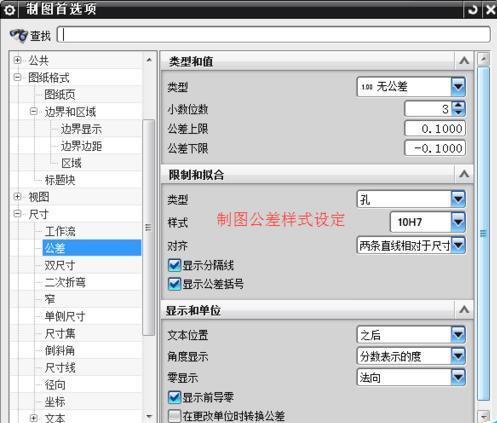

　　2、公差选项的设定。在这里面设定的公差是为全局公差，所以大家设定时要选制图中最多用到的样式。

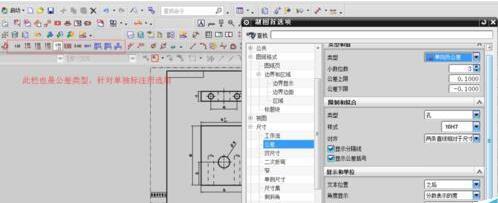

　　3、单独公差的设定。当制图中有公差与全局公差不一时，可以从工具条中直接选用各种样式的公差来使用。

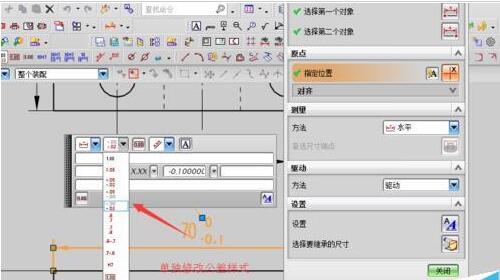

　　4、添加公差的方法。当标注尺寸完成后想要在原标注上加上公差可以双击该标注，在出现的属性栏内进行修改。

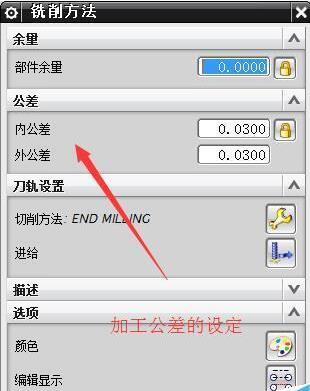

　　5、加工公差。这公差的设定会在每一个加工方法中出现，设定公差的大小相当于加工的精细程度。一般粗加工0.05 精加工是0.01或者更小 特别是曲面加工的时候 公差一定要改到0.01以下。但这数值是不确定的，要根据机床自身的情况而设定。

　　以上就是小编分享的UG标注尺寸公差的操作方法，还不会的伙伴可以看看这篇文章哦。
