本文将介绍如何在UG中测量零件模型的尺寸，并通过学习掌握这一技能，以便更熟练地使用该软件。

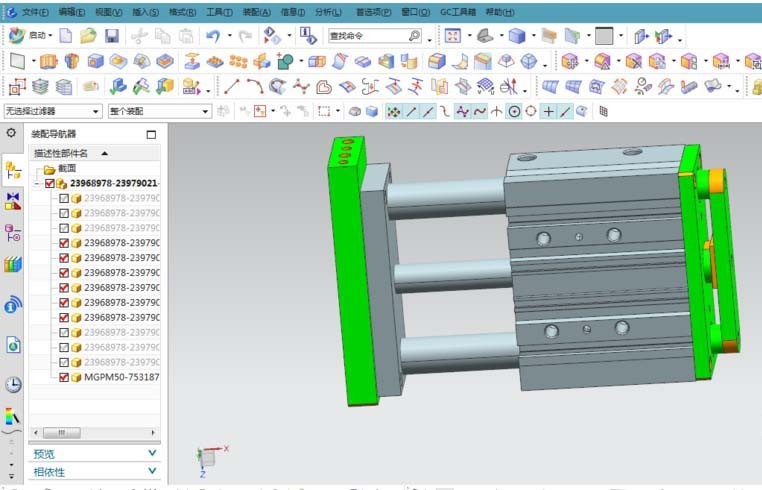

　　1、首先使用ug软件打开图纸。

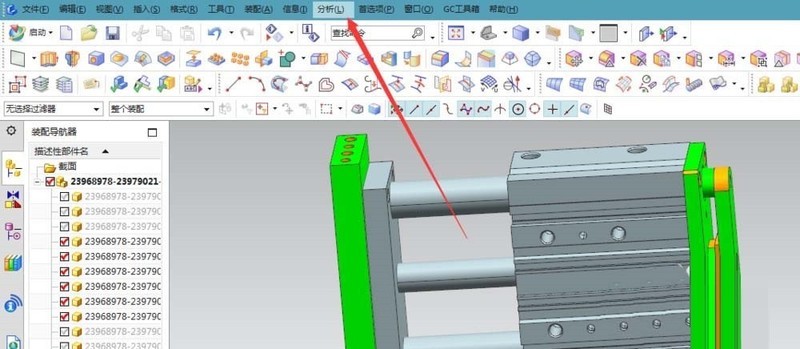

　　2、从菜单栏中选择分析。

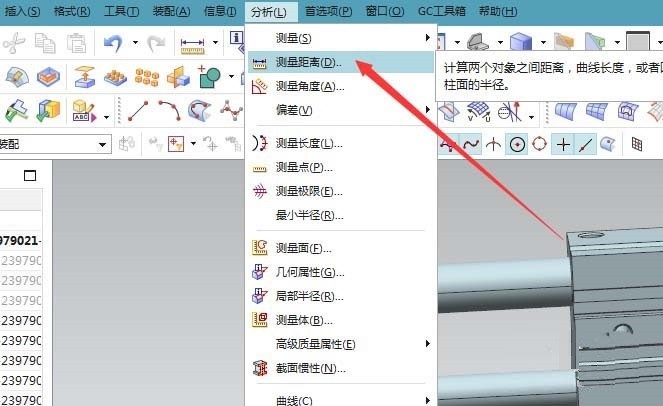

　　3、下拉菜单中选择测量距离命令。

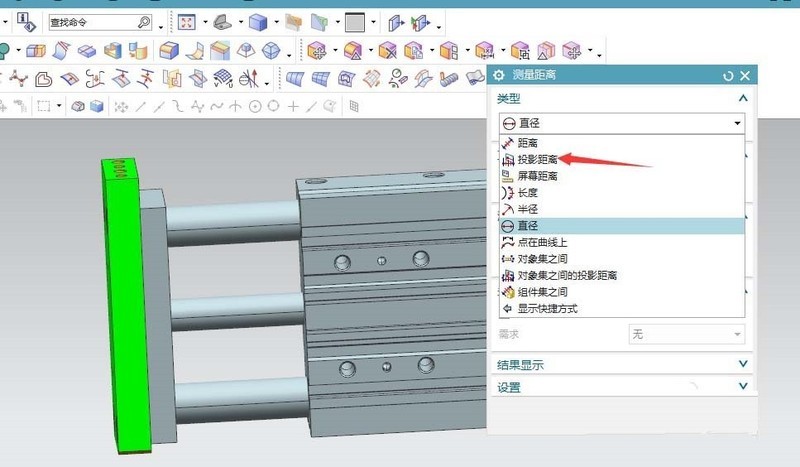

　　4、测量距离下拉选项中选择需要测量的距离类型。

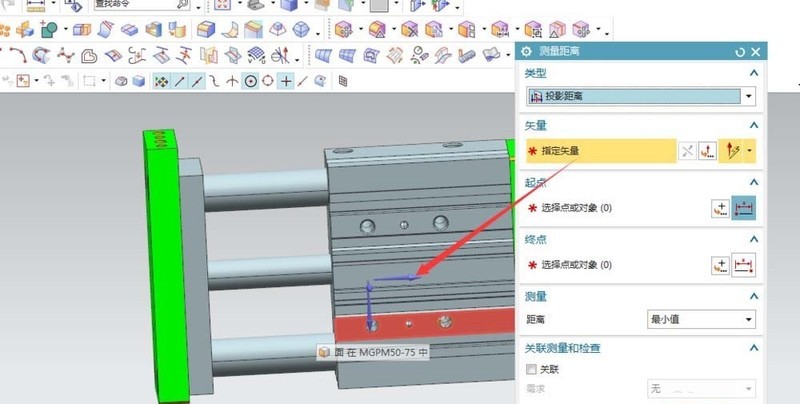

　　5、选择需要测量距离的矢量方向。

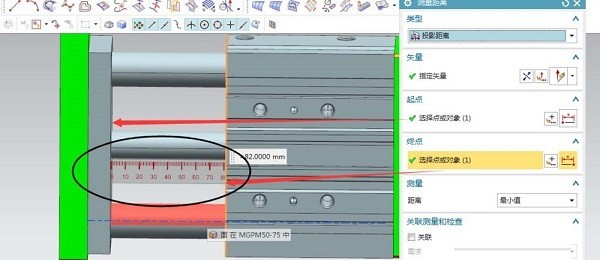

　　6、选择需要测量的距离边或者面即可。距离就会在小尺子上显示。

　　以上就是小编分享的UG测量零件模型尺寸的方法，还不会的伙伴可以看看这篇文章哦。
